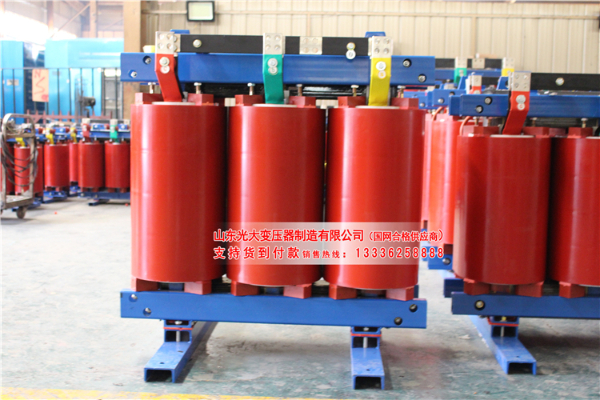

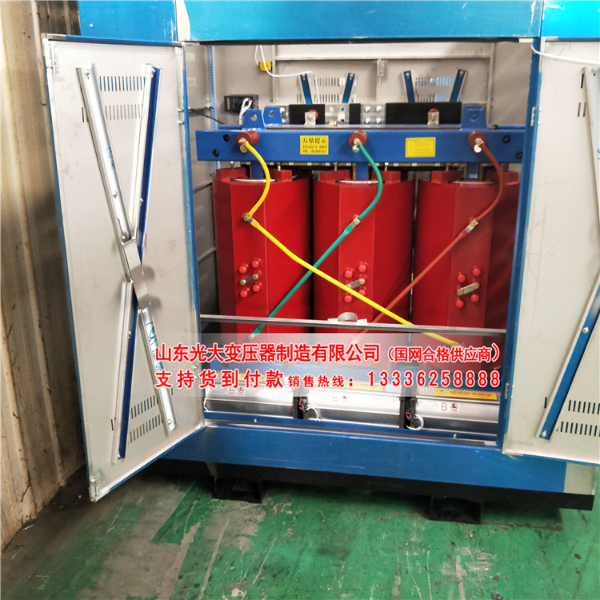

SC(B)-10樹脂絕緣干式變壓器

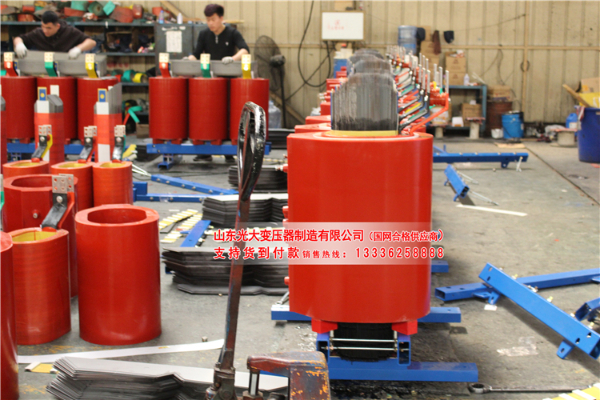

產品結構：

35KV環氧樹脂干式變壓器主要由變壓器鐵芯，變壓器繞組，變壓器絕緣、變壓器引線，變壓器冷卻裝置和測溫裝置。配電變壓器線圈在高精度繞線機上繞制，低壓繞組采用箔式繞制結構，較大容量變壓器留有通風氣道，繞制完成后進行真空干燥，澆注固化過程嚴格按照工藝要求進行操作，使線圈內無氣泡、空穴，變壓器產品達到優質運行效果。

鐵芯：

該系列配電變壓器鐵芯選購優質高導磁的晶粒取向冷軋硅鋼片，并采用硅鋼片剪切線、45°全斜接縫階梯進迭片，芯柱采用F級無緯帶綁扎及鐵軛不沖孔拉板固定新型結構等工藝，鐵芯表面采用環氧樹脂包封，減小了漏磁影響，有效改善了磁路分布，降低了鐵芯噪聲、空載損耗和空載電流，使得配電變壓器產品外觀質量大大提高。

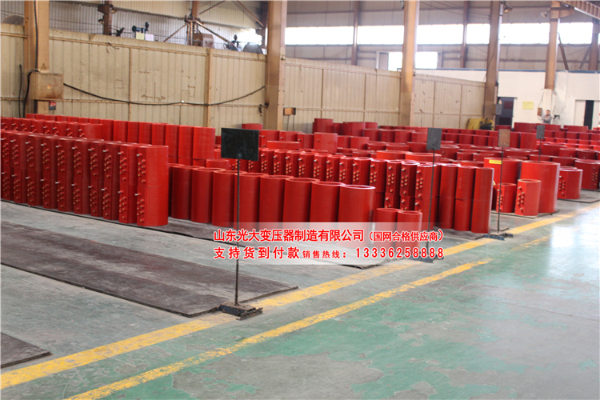

高壓繞組：

高壓繞組采用分段分層式，大大的降低了繞組層間電壓，采用帶填料環氧樹脂真空澆注成型，減小了繞組內部局部放電量，提高了線圈的電氣性能。配電變壓器繞組層間采用DMD環氧樹脂預浸布，增加耐壓強度，繞組表面采用玻璃纖維網格布填充，增強了線圈的機械強度，提高了配電變壓器產品抗短路的能力，線圈永不開裂。

低壓繞組：

低壓繞組采用箔式結構，線圈采用軸向冷卻風道，增強散熱能力，配電變壓器低壓繞組層間采用DMD環氧樹脂預浸布，端部采用環氧樹脂封灌，整體固話成型。

產品特點

1、阻燃，環氧樹脂作為SCB10干式變壓器絕緣材料本身難燃，不會在發生火災時助燃。

2、防潮和耐塵，SCB10干式變壓器繞組表面噴涂三防漆，在塵埃、潮濕等惡略環境下，對干式變壓器不會產生影響。

3、結構堅固，SCB10干式變壓器繞組采用環氧樹脂澆注固化成型，機械強度高，抗短路能力強。

4、過負載能力強，SCB10干式變壓器絕緣等級為F級，耐熱等級高，超******額定值運行能力提高。

5、維護便捷，SCB10干式變壓器無需用變壓器油，長期停運后通電干燥處理即可。

使用環境：

1、海拔高度：≤1000 m。

2、環境溫度：

******氣溫：+40℃；

******氣溫：-40℃；

******月平均氣溫：+30℃；

******年平均氣溫：+20℃；

產品型號	容量(kVA)	電壓組合			聯結組標號	損耗(W)		空載電流(%)	阻抗電壓(%)	本體總重(kg)	軌距 (mm)	外形尺寸(mm) 長×寬×高
產品型號	容量(kVA)	高壓(kV)	分接范圍	低壓(kV)	聯結組標號	空載	負載	空載電流(%)	阻抗電壓(%)	本體總重(kg)	軌距 (mm)	外形尺寸(mm) 長×寬×高
SC10-30/10	30	6 6.3 10 10.5 11	±5% (±2× 2.5%)	0.4	Dyn11 (Yyn0)	180	740	2.3	4.0	420	550×550	950×600×900
SC10-50/10	50					250	1060	2.2		530	550×550	1100×600×1000
SC10-80/10	80					330	1470	1.7		640	550×550	1200×600×1100
SC10-100/10	100					360	1690	1.7		730	550×550	1250×700×1200
SC10-125/10	125					420	1980	1.5		820	550×550	1250×700×1200
SC10-160/10	160					490	2320	1.5		995	660×660	1190×630×1210
SC10-200/10	200					580	2690	1.3		1125	660×660	1210×630×1300
SC10-250/10	250					660	3070	1.3		1265	660×660	1250×630×1310
SC10-315/10	315					780	3690	1.1		1440	660×660	1300×740×1355
SCB10-400/10	400					890	4350	1.1		1650	660×660	1330×740×1445
SCB10-500/10	500					1040	5160	1.1		1990	820×820	1370×740×1495
SCB10-630/10	630					1160	6330	0.9	6.0	2240	820×820	1400×870×1625
SCB10-800/10	800					1370	7380	0.9		2600	820×820	1570×870×1640
SCB10-1000/10	1000					1560	8730	0.9		2940	1070×1070	1610×1150×1580
SCB10-1250/10	1250					1810	10390	0.9		3150	1070×1070	1660×1020×1850
SCB10-1600/10	1600					2400	12770	0.9		4370	1070×1070	1700×1020×1970
SCB10-2000/10	2000					2700	15330	0.7		5270	1070×1070	1820×1020×1995
SCB10-2500/10	2500					3150	18420	0.7		5820	1070×1070	1840×1020×2300

光大干式變壓器訂貨須知

　　a、產品型號；
　　b、額定容量；
　　c、額定頻率；
　　d、高低壓額定電壓及高壓分接范圍；
　　e、聯接組別；
　　f、短路阻抗；
　　g、冷卻方式；
　　h、溫控和溫顯系統配置情況（是否配帶微機接口）；
　　i、防護等級及外殼材料（外殼顏色）；
　　j、使用環境：海拔高度、環境溫度等等；
　　k、訂貨數量及交貨時間；
　　l、其它要求。
